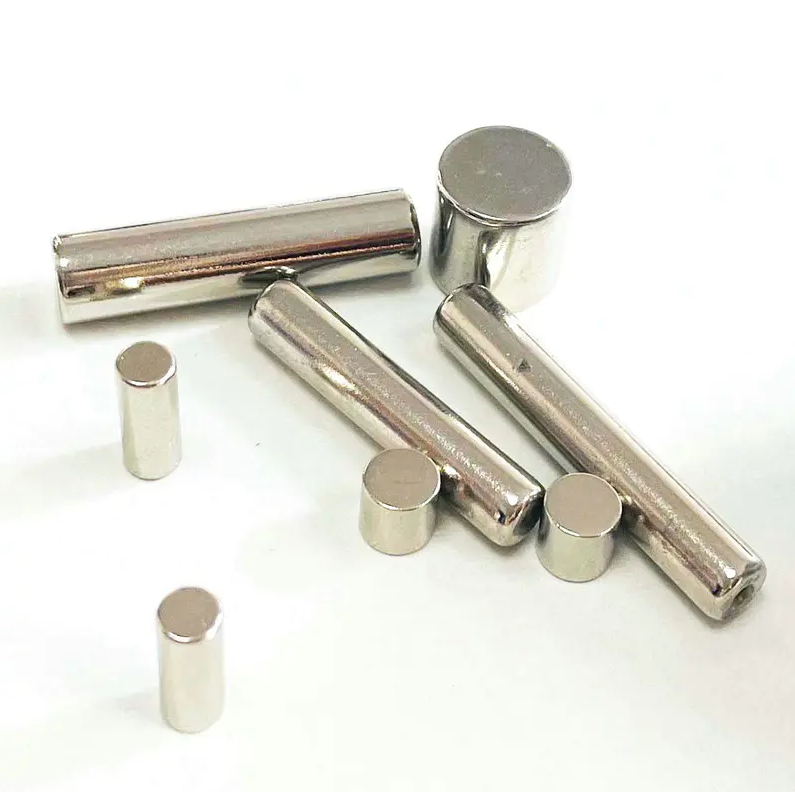

Neodímium hengeres mágnesek – miért olyan erősek?

Neodímium hengeres mágnesek rendkívül erősek, mert neodímium-vas-bór (NdFeB) ötvözetből készülnek. a valaha felfedezett legerősebb állandó mágneses anyag . Hengeres geometriájuk egyetlen tengely mentén koncentrálja a mágneses fluxust, és nagy koercitivitásuk biztosítja, hogy a mező stabil maradjon még mechanikai igénybevétel vagy ellentétes mágneses erő hatására is. Röviden, mind az anyag, mind a forma együtt dolgoznak, és sokkal nagyobb mágneses erőt produkálnak, mint amit a hagyományos ferrit vagy alnico mágnesek képesek elérni.

Az NdFeB kristályszerkezet: ahol az erő kezdődik

Az alapja a neodímium hengeres mágnes ereje az atomszerkezetében rejlik. Az NdFeB mágnesek egy tetragonális kristályrács (Nd2Fe14B) köré épülnek, a vasatomok adják az elsődleges mágneses momentumot míg a neodímium atomok masszív magnetokristályos anizotrópiát hoznak létre – ami azt jelenti, hogy az elektronok inkább egy meghatározott tengely mentén helyezkednek el.

Ez az anizotrópia a legfontosabb megkülönböztető tényező. Energetikailag nagyon megnehezíti a mágneses domének elforgatását a kívánt irányukból, ami közvetlenül nagy koercitivitást jelent (demagnetizációval szembeni ellenállás). A bóratomok stabilizálják a kristályrácsot, megakadályozva a szerkezeti összeomlást termikus vagy mechanikai igénybevétel hatására.

Összehasonlításképpen: a közönséges ferritmágnesek anizotrópiája sokkal kisebb, ezért egy kis neodímium henger könnyen kihúzhatja a méretének sokszorosát meghaladó ferrittömböt.

Főbb mágneses tulajdonságok: A számok az erő mögött

Három mérhető tulajdonság határozza meg a mágnes teljesítményét. Neodímium hengeres mágnesek mindháromban vezet:

Az energiatermék (BHmax) a legbeszédesebb adat – azt méri, hogy egységnyi térfogatban mennyi felhasználható mágneses energia tárolódik. Az N52 osztályú neodímium mágnesek akár 440 kJ/m³-t is elérhetnek , több mint tízszerese egy tipikus ferritmágnesnek. Ez az oka annak, hogy a neodímium hengerek erős tartóerőt tudnak generálni egy nagyon kompakt testből.

Hogyan erősíti a henger alakja a teljesítményt

Az alak nem passzív tényező – aktívan meghatározza a mágneses fluxus irányítását és koncentrálását. A hengeres forma speciális geometriai előnyöket kínál:

Axiális fluxuskoncentráció

Ha egy hengermágnest axiálisan (sík felületein keresztül) mágneseznek, az összes fluxus az egyik körfelületről kilép, és a másikon keresztül visszatér. Ez szorosan fókuszált, nagy sűrűségű mezőt hoz létre minden póluson. Egy henger a átmérő/hossz arány közel 1:1 hajlamos maximalizálni a térerőt a pólusoknál egy adott térfogatú anyag esetén.

Csökkentett lemágnesezési tényező

Minden mágnes belső demagnetizáló mezőt hoz létre, amely a saját mágnesezettségével szemben működik. A hosszúkás hengerek (ahol a magasság jelentősen meghaladja az átmérőt) axiális irányban alacsonyabb lemágnesezési tényezővel rendelkeznek. Ez azt jelenti, hogy a mágnesben rejlő mágneses energia nagyobb része járul hozzá a külső mezőhöz, ahelyett, hogy a belső ellenállás elleni küzdelemre pazarolnánk.

Radiális mágnesezési lehetőség

Hengeres mágnesek radiálisan is mágnesezhető, az északi pólus az ívelt külső felületen, a déli pólus pedig a középpontban (vagy fordítva). Ezt a konfigurációt széles körben használják villanymotorokban és érzékelőkben, ahol forgó, egyenletes radiális térre van szükség. A henger körszimmetriája egyedülállóan alkalmas erre az alkalmazásra.

Gyártási folyamat: Hogyan lesz a nyers ötvözetből nagy teljesítményű mágnes?

A kész neodímium hengermágnes erőssége nem automatikus – ez egy szigorúan ellenőrzött gyártási folyamattól függ:

1. Ötvözet olvasztás és öntés — A neodímiumot, a vasat és a bórt összeolvasztják, és tuskóba öntik vagy vékony pelyhekké öntik, hogy egységes mikroszerkezetet hozzanak létre.
2. Finom porrá őrlés — Az ötvözetet körülbelül 3–5 mikrométer szemcseméretűre porítják. Minden részecske ideális esetben egyetlen mágneses tartomány, ami elengedhetetlen a maximális koercitáshoz.
3. Igazítás mágneses térben - A port formára préselik, miközben egy erős külső mező az összes kristálytengelyt ugyanabba az irányba igazítja. Ez a lépés kritikus – a rosszul beállított szemcsék közvetlenül csökkentik a végső mágnes erősségét.
4. Szinterezés — A préselt tömörítményt körülbelül 1000–1100°C-ra hevítik, és a részecskéket sűrű, szilárd testté olvasztják anélkül, hogy megolvadnának. A szinterezés utáni hőkezelés optimalizálja a szemcsehatár kémiáját.
5. Megmunkálás és bevonat — A szinterezett NdFeB törékeny és korrózióra hajlamos. A hengereket pontos méretekre vágják, majd bevonják – leggyakrabban nikkel-réz-nikkel vagy cink –, hogy megvédjék az oxidációtól.
6. Végső mágnesezés — A kész hengert egy impulzusmágnesezőbe helyezik, amely a koercitív küszöbnél erősebb mező alkalmazásával telíti az anyagot, és a tartományokat állandó egybeállításba zárja.

Minden lépés befolyásolja a végső osztályzatot. A különbség az N35 és az N52 mágnes között nagyrészt a por tisztaságából, az igazítási pontosságból és a szinterezés körülményeiből adódik – nem pedig alapvetően eltérő anyagokból.

évfolyam System: Mit jelent valójában az N35-N52?

A neodímium mágneseket szabványos minőségben értékesítik. Az „N” utáni szám közvetlenül a maximális energiatermékre utal megagauss-oerstedben (MGOe):

• N35 — ~35 MGOe (≈ 279 kJ/m³) energiatermék. Belépő szintű, széles körben elérhető és költséghatékony.
• N42 — ~42 MGOe (≈ 334 kJ/m³) energiatermék. Népszerű egyensúly az erő és a rendelkezésre állás között.
• N52 — ~52 MGOe (≈ 414 kJ/m³) energiatermék. A kereskedelemben kapható legmagasabb minőség, amely rendkívül tiszta ötvözetet és precíz feldolgozást igényel.

A további betûutótagok a hômérsékletállóságot jelölik: a sima "N" fokozatok 80°C-ig, míg az "M", "H", "SH", "UH" és "EH" fokozatok 200°C-ig tűrik. Magasabb hőmérséklet-ellenállás érhető el diszprózium vagy terbium hozzáadásával, ami növeli a koercitivitást egy enyhén csökkentett energiatermék árán.

Valós erő: gyakorlati példák

Az absztrakt mágneses tulajdonságok akkor válnak értelmessé, ha valódi tartóerőkké alakítják át. A következő példák bemutatják, mire képesek a neodímium hengeres mágnesek tipikus kereskedelmi méretekben:

Vegye figyelembe, hogy ezeket a húzóerőket ideális körülmények között mérik (sima, tiszta acélfelület, teljes érintkezés). Már egy kis légrés is drámaian csökkenti a hatásos erőt – egy 1 mm-es rés 50%-kal vagy még többel csökkentheti a húzóerőt a mágnes méretétől és minőségétől függően.

A valós világ erejét befolyásoló korlátok

Kivételes teljesítményük ellenére a neodímium hengeres mágnesek jól meghatározott fizikai korlátokkal rendelkeznek, amelyeket a mérnököknek és a felhasználóknak figyelembe kell venniük:

Hőmérséklet érzékenység

A szabványos N-osztályú neodímium mágnesek körülbelül 80 °C felett kezdik visszafordíthatóan elveszíteni a mágnesezettségüket. Ha túlmelegszik a Curie hőmérséklete 310-340°C , tartósan lemágnesezettek. Ezzel szemben az alnico mágnesek 550°C-ig működőképesek maradnak. Magas hőmérsékletű alkalmazásokhoz magasabb minőségű változatokra van szükség diszprózium-adalékkal.

Törékenység és törékenység

A szinterezett NdFeB kerámiaszerű mikroszerkezettel rendelkezik. A hengermágnesek megrepedhetnek vagy összetörhetnek, ha hirtelen összepattannak vagy kemény felületre esnek. Ez nem a mágneses tulajdonságaik gyengesége, hanem a szinterezési folyamat mechanikai korlátja, amelyet megfelelő kezeléssel és felszereléssel kell kezelni.

Korrózió bevonat nélkül

A bevonat nélküli NdFeB nedves környezetben gyorsan oxidálódik, porszerű felületet képezve, amely rontja a szerkezeti integritást és a mágneses teljesítményt. A gyártás során alkalmazott nikkel- vagy cinkbevonatok funkcionálisak, nem pusztán kozmetikaiak – a bevonat károsodása korróziót indíthat el, amely fokozatosan gyengíti a mágnest.

Miért jobbak a neodímium hengeres mágnesek sokféle felhasználási módban?

A tárcsamágnesekhez (nagyon alacsony magasság/átmérő arány), a blokkmágnesekhez vagy a gyűrűs mágnesekhez képest a hengerek az előnyök praktikus kombinációját kínálják:

• Megjósolható terepi geometria — Az axiális szimmetria egyszerűvé teszi a mágneses tér számítását, ami a mérnöki tervezés szempontjából értékes.
• Erős pólusarcok — A lapos, kör alakú végek jól koncentrálják a fluxust, nagy felületi térerőt eredményezve, amely hasznos az érzékeléshez és a rögzítéshez.
• Sokoldalú képarány — A hossz-átmérő arány változtatásával ugyanaz az anyag optimalizálható különböző mezőprofilokhoz: a rövid hengerek széles, sekély mezőt, míg a hosszú hengerek keskenyebb, mélyebb mezőt hoznak létre.
• Kompatibilitás rotációs rendszerekkel — A hengerek természetesen illeszkednek a furatokba, a házakba és a forgórészekbe, így a motorok, hajtóművek és jeladók szabványos formája.

A lemezmágnesek, bár hasonlóak, nagyobb lemágnesezési tényezővel rendelkeznek a vastagságukhoz viszonyított nagy felületük miatt, ami valamivel kevésbé hatékony egységnyi anyagtérfogatra vetítve. Azoknál az alkalmazásoknál, ahol a húzóerő és a kompakt hossz egyaránt számít, gyakran a hengergeometria az optimális választás.
