NdFeB mágnesek - szinterezett neodímium-vas-bór állésó mágnesek - a világ legerősebb kereskedelmi forgalomban kapható állésó mágnesei , 35 MGOe (N35) és 52 MGOe (N52) közötti energiatermékekkel. Ezek a modern villanymotorok, az ipari automatizálás, az orvosi eszközök, a megújuló energiarendszerek és a fogyasztói elektronika kritikus alapanyagai. Függetlenül attól, hogy a neodímium mágnesek gyártója nagy volumenű motorgyártáshoz vagy egyedi NdFeB mágnesekre van szüksége egy precíziós műszerhez, az NdFeB mágnesek használatának megértése az alapja a megfelelő anyag és minőség kiválasztásának.
A Ningbo Tujin Magnetic Industry Co., Ltd. egy profi NdFeB mágnesek gyártója and ritkaföldfém mágnesek gyára nagy teljesítményű, magas hőmérsékletű motormágnesekre és precíziós egyedi formákra szakosodott, igényes globálvan alkalmazásokhoz. Ez az útmutató lefedi az NdFeB mágnesek teljes alkalmazási körét, minőségeit, összetételét, bevonatait és tervezési szempontjait.
Az NdFeB kifejezés a neodímiumot (Nd), a vasat (Fe) és a bórt (B) jelenti – az ötvözet három elsődleges összetevőjét. A domináns mágneses fázis az Nd2Fe14B, egy tetragonális intermetallikus vegyület, amelyet először egymástól függetlenül a General Motors és a Sumitomo Special Metals szintetizált 1984-ben. NdFeB mágnes jelentése a gyakorlatban szinterezett vagy kötött állandó mágnes, amely a mágneses anyagok közül a legmagasabb ismert energiatermékkel rendelkezik szobahőmérsékleten.
NdFeB mágnes összetétele tömeg szerint körülbelül 29-32% neodímiumot (ritkaföldfém elem), 64-68% vasat és 1% bórt tartalmaz, kis mennyiségű diszprózium (Dy), terbium (Tb), kobalt (Co), alumínium (Al), réz (Cu) és nióbium (Nb) hozzáadásával a mikro-koercitivitás és a hőmérsékleti stabilitás optimalizálása érdekében. Magas hőmérsékletű NdFeB mágnesek magas szintű Dy-t vagy Tb-t tartalmaznak – nehéz ritkaföldfém-kiegészítőket, amelyek jelentősen javítják a mágnes lemágnesezéssel szembeni ellenállását magas üzemi hőmérsékleten, így elengedhetetlenek NdFeB mágnesek motorokhoz új energetikai járművekben és ipari hajtásokban.
| Elem | Szimbólum | Tipikus tartalom | Elsődleges funkció |
|---|---|---|---|
| Neodímium | Nd | 29-32 tömeg% | Elsődleges mágneses fázisképző (Nd2Fe14B) |
| Vas | Fe | 64–68 tömeg% | Magas telítettségű mágnesezést biztosít |
| Bór | B | ~1 tömeg% | Stabilizálja a tetragonális kristályszerkezetet |
| Dysprosium | Dy | 0-6 tömeg% | Növeli a koercitivitást a magas hőmérsékletű osztályokhoz |
| Terbium | Tb | 0-2 tömeg% | Alternatív HRE összeadás, nagyobb koercitív/atom |
| Kobalt | Co | 0-3 tömeg% | Javítja a Curie hőmérsékletet és a korrózióállóságot |
A NdFeB mágneses minőségek rendszer a mágneseket elsősorban maximális energiatermékük (BHmax) szerint osztályozza, amelyet MGOe-ben (Mega Gauss Oersteds) vagy kJ/m3-ben fejeznek ki. A szabványos fokozatok tól N35-től N52-ig , a nagyobb számok nagyobb mágneses energiasűrűséget jeleznek. A fokozatok utótagjai – H, SH, UH, EH, AH – fokozatosan magasabb maximális üzemi hőmérsékleteket és koercitív szinteket jeleznek.
A chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). Az N52 neodímium mágnesek biztosítják a legmagasabb energiafogyasztású terméket Bármely kereskedelmi forgalomban előállított szinterezett NdFeB minőség, amely akár 52 MGOe-t is kínál – térfogategységenként nagyjából 50 százalékkal több mágneses energiát, mint az N35. Emiatt az N52 neodímium mágnesblokk formátumok különösen nagyra értékelik a helyszűke, nagy teljesítményű motorok kialakításában. A hőmérséklet-utótag rendszer ugyanilyen kritikus a motoros alkalmazásokban: a szabványos N-osztályú mágnesek csak 80 Celsius-fokra vannak besorolva, míg az NUH és NEH fokozatok 180-200 Celsius-fokot képesek ellenállni – ez a specifikáció elengedhetetlen az elektromos járművek vontatómotorjaihoz, szervohajtásaihoz és kompresszormotorjaihoz, ahol a tekercselés hőmérséklete meghaladhatja a 150 Celsius-fokot. Az energiatermék és a hőmérsékleti osztály megfelelő minőségi kombinációjának kiválasztása az első és legfontosabb lépés az egyedi NdFeB mágnes specifikációjában.
A question of mire használják a neodímium mágneseket kiterjedt válasza van, amely gyakorlatilag minden technológiaintenzív iparágra kiterjed. Mint a ritkaföldfém mágnesek gyártója , A Tujin Magnetic Industry a következő elsődleges szektorokban szállít NdFeB mágneseket:
NdFeB mágnesek motorokhoz a legnagyobb alkalmazási szegmenst képviselik, és a becslések szerint a globális NdFeB-fogyasztás 60-65 százalékát teszik ki. Az elektromos járművekben, állandó mágnesek elektromos motorokhoz – kifejezetten belső állandó mágneses szinkronmotorok (IPMSM) – olyan teljesítménysűrűséget tesznek lehetővé, amely indukciós vagy tekercses mezős alternatívákkal elérhetetlen. Egy tipikus 150 kW-os elektromos vontatómotor körülbelül 2-4 kg kiváló minőségű szinterezett NdFeB-t használ. Motor minőségű neodímium mágnesek Az EV-alkalmazásokhoz általában olyan minőségekre van szükség, mint a 38UH, 40UH vagy 42SH, amelyek a magas remanenciát ötvözik elegendő koercivitással ahhoz, hogy ellenálljanak a lemágnesezésnek a csúcshőmérsékleten.
Egyedi motor mágnesek Az ipari automatizáláshoz az ívszegmens-mágnesek szervomotorok forgórészeihez, a gyűrűs mágnesek a BLDC (kefe nélküli DC) állórészekhez, valamint a nagy koercitív blokkok a mágneses szeparátorokhoz és tartóegységekhez. Ritkaföldfém mágnesek motorokhoz a szervo- és robotcsukló-alkalmazásokban rendkívül szűk mérettűréseket követelnek meg – jellemzően ±0,05 mm-t a kritikus méreteknél – és konzisztens mágneses tulajdonságokat a nagy gyártási tételekben, hogy biztosítsák az egyenletes nyomaték hullámzási jellemzőit.
A klímaberendezések energiahatékony kompresszormotorjai, az inverteres mosógép-motorok és a változtatható fordulatszámú ventilátormotorok egyaránt támaszkodnak szinterezett neodímium mágnesek hogy elérjék hatékonysági besorolásukat. Az audio szektorban a hangszórókban található NdFeB mágnesek kiváló érzékenységet és tranziens reakciót biztosítanak a ferrit alternatívákhoz képest. Az érzékelőmágnesek kódolókban, helyzetérzékelőkben és autóipari fojtószeleptestekben egy másik nagy volumenű alkalmazás a kompakt geometriájú egyedi NdFeB mágnesekhez.
Az orvosi alkalmazások közé tartoznak a fogászati implantátum kézidarabok mikromotorjai, a sebészeti robotok ízületi hajtásai, az inzulinpumpa motorjai és a katéteres kormányrendszerek. Ezek az alkalmazások a legmagasabb szintű méretpontosságot, felületkezelést és tételenkénti mágneses konzisztenciát követelnek meg. Mint a NdFeB mágnesek szállítója Az egészségügyi ügyfeleket kiszolgáló Tujin teljes körű nyomonkövetési és vizsgálati dokumentációt biztosít, beleértve a Br, Hcj, BHmax és bevonatvastagság nyilvántartást minden egyes gyártási tételhez.
A közvetlen meghajtású szélturbina-generátorok a nagy formátumok egyik fő és egyre növekvő alkalmazása ritkaföldfém mágnesek . Egy 5 MW-os, közvetlen meghajtású tengeri szélturbinához több mint 2000 kg szinterezett NdFeB szükséges a generátor forgórészében. Mivel a szélturbinák teljesítménye eléri a 12 MW-ot és azt meghaladó mértékben, a nagy teljesítményű állandó mágnesek iránti kereslet neodímium mágnes gyárak A bizonyítottan nagy formátumú gyártási kapacitás tovább növekszik.
A horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. Az elektromos és motoros alkalmazások együttesen a teljes NdFeB-igény körülbelül 40 százalékát teszik ki , amely tükrözi az elektromos közlekedésre való gyorsuló átállást és az állandó mágneses motorok központi szerepét az elektromos járművek hajtáslánc-architektúrájában. Az ipari automatizálás 24 százalékát teszi ki – ezt a szegmenst a gyári robotika, a szervoprésrendszerek és a precíziós CNC-berendezések globális terjeszkedése vezérli –, amelyek mindegyike nagy nyomatékú motormágnesekre támaszkodik, hogy biztosítsa az automatizált gyártáshoz szükséges pontosságot és reakciókészséget. A szélenergia 16 százalékos részesedése 2030-ig várhatóan jelentősen növekedni fog, mivel a közvetlen meghajtású turbinák piaci részesedése megnövekszik a hajtóműves alternatívákkal szemben. Az orvosi és precíziós készülékek alkalmazásai, bár térfogatuk kisebb, a mérettűrés és a mágneses egyenletesség tekintetében a legigényesebbek közé tartoznak, így a speciális, egyedi NdFeB mágnesgyártók számára kiemelt hangsúlyt kapnak. Ennek a keresleti profilnak a szélessége rávilágít, hogy miért NdFeB mágnesek manufacturer A minőségek, formák és bevonatok közötti képességek rendkívül fontosak több iparág egyetlen gyártási platformról történő kiszolgálásához.
Vezetőként egyedi neodímium mágnesek gyártó, a Tujin Magnetic Industry a mágneses geometriák széles skáláját gyártja, hogy kielégítse a különféle motor- és eszköztervek mágneses áramköri követelményeit. A következő termékképek szemléltetik a nálunk kapható precíziós formák széles skáláját NdFeB mágnesek gyára :

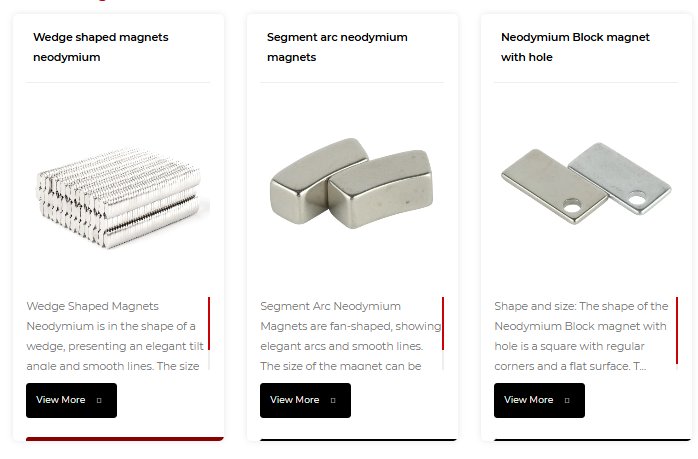

Ék alakú neodímium mágnesek, szegmensíves NdFeB mágnesek és lyukkal ellátott blokkmágnesek – egyedi formák a Tujin Magnetic Industry-tól

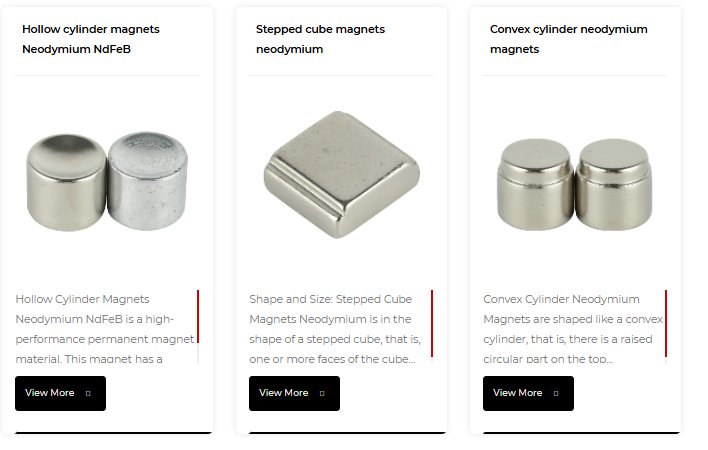

Üreges hengeres NdFeB mágnesek, lépcsős kocka neodímium mágnesek és konvex hengeres állandó mágnesek motorokhoz és precíziós készülékekhez

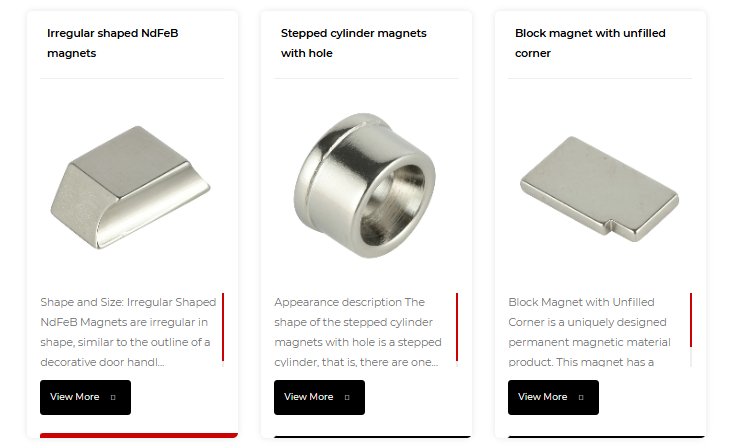

Szabálytalan alakú NdFeB mágnesek, lépcsős hengermágnesek furattal és blokkmágnesek kitöltetlen sarokkal – pontos vásárlói specifikációk szerint tervezve
Szegmens ívmágnesek a legszélesebb körben használt geometria a felületre szerelt és belső állandó mágneses motorok forgórészeinél. A precíziós köszörülés biztosítja, hogy az ív sugara és a szögméretek ±0,03 mm-en belül maradjanak, ami kritikus az egyenletes légrés fluxussűrűség és az alacsony nyomaték hullámzása szempontjából. Ék alakú mágnesek Halbach tömb konfigurációkban és bizonyos lineáris motortervekben használatosak. Üreges hengeres és gyűrűs mágnesek A többpólusú mágnesezettség általánosan elterjedt a jeladó kerekekben, a tengelykapcsoló-szerelvényekben és a kompakt BLDC motorokban. Szabálytalan és lépcsős formák – beleértve a kitöltetlen sarkú blokkmágneseket, a domború hengereket és a lépcsőzetes lyukakkal ellátott hengereket – pontos CAD-specifikáció szerint készülnek, lehetővé téve a tervezőmérnökök számára a mágneses áramkörök optimalizálását anélkül, hogy a szabványos katalógus geometriák korlátoznák őket.
A hőmérséklet a legkritikusabb teljesítményváltozó NdFeB mágnesek motorokhoz . Ellentétben a ferrit mágnesekkel, amelyeknek pozitív hőmérsékleti koercitivitási együtthatója van, az NdFeB mágnesek elvesztik koercitását a hőmérséklet emelkedésével – ezt a jelenséget a Br (általában -0,09 és -0,12% Celsius-fokonként) és a Hcj hőmérsékleti együtthatói írják le (általában -0,40 és -0,60% Celsius fokonként). Ha az üzemi hőmérséklet meghaladja a lemágnesezési görbe térdpontját, visszafordíthatatlan fluxusveszteség lép fel.
Tujin-é magas hőmérsékletű NdFeB mágnesek Megbízható mágneses teljesítmény fenntartása a -40 Celsius-fok és 200 Celsius-fok közötti vagy afeletti teljes működési tartományban. A fejlett szemcsehatár-diffúziós (GBD) technológia – amelyben a Dy vagy a Tb szelektíven diffundálódik a szemcsehatárokba, nem pedig tömeges hozzáadással – lehetővé teszi a koercitiv fokozását a remanencia minimális feláldozásával, nagy nyomatékú motormágnesek amelyek költségben és teljesítményben is felülmúlják a hagyományos nehéz-ritkaföldfémekkel helyettesített minőségeket.
A line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. A szabványos N42 mágnesek 80 Celsius fok felett visszafordíthatatlan lemágnesezést tapasztalnak , így nem alkalmasak olyan motoros alkalmazásokhoz, ahol a tekercselési hőmérséklet folyamatos terhelés mellett meghaladhatja ezt a küszöbértéket. Az N42H a szabályozott diszprózium hozzáadásával elért magasabb belső koercitivitásával megközelítőleg 120 Celsius-fokra kiterjeszti a használható tartományt – ez számos ipari szervo- és készülékmotor-alkalmazáshoz megfelelő. Az N42UH mágnesek hasznos fluxusszintet tartanak fenn 180 Celsius fokig , így ezek az elektromos járművek vontatómotorjai, a repülőgép-hajtóművek és a nagy ciklusú ipari hajtások választása. Minél meredekebb az alkalmazás termikus gradiense, annál kritikusabbá válik az a neodímium mágnesek gyártója aki mind a pontos minőségi specifikációt, mind a hitelesítési vizsgálati adatokat – beleértve a tényleges gyártási tételeken mért termikus lemágnesezési görbéket – megadja a tervezett működési környezetben való teljesítmény megerősítéséhez. A Tujin minden motormágnes-szállítmányhoz teljes mágneses jellemzési adatokat biztosít.
A bevonat nélküli szinterezett NdFeB mágnesek érzékenyek a korrózióra az Nd2Fe14B fázis és a neodímiumban gazdag szemcsehatár fázis közötti elektrokémiai kölcsönhatás miatt. Megfelelő felületvédelem nélkül az oxidáció repedésekhez, mágneses fluxusveszteséghez és a környező szerelvények szennyeződéséhez vezet. Fejlett bevonatok ezért kritikus minőségi különbséget jelentenek bármely egyedi NdFeB mágnesek motoros és ipari alkalmazásokat kiszolgáló gyártó.
Mint a ritkaföldfém mágnesek gyára A teljes házon belüli bevonatolási képességgel a Tujin Magnetic Industry minden vásárlói alkalmazáshoz kiválasztja és érvényesíti az optimális bevonatrendszert, biztosítva, hogy a felületvédelmi teljesítményt a tömeggyártás megkezdése előtt gyorsított korróziós tesztekkel ellenőrizzék.
Egy teljes NdFeB mágnes adatlap biztosítja a mágneses, termikus és fizikai paramétereket, amelyek szükségesek egy mágnes teljes jellemzéséhez a mérnöki tervezéshez. Az alábbi táblázat összefoglalja a szinterezett NdFeB legfontosabb paramétereit és jellemző értéktartományait:
| Paraméter | Szimbólum | Tipikus tartomány (N35–N52) | Mérnöki jelentősége |
|---|---|---|---|
| Remanencia | Br | 1,17–1,48 T | A légrés fluxussűrűsége; közvetlenül hajtja a motor nyomatékát |
| Kényszerhatás (belső) | Hcj | 955–2000 kA/m | Demagnetizálási ellenállás; kritikus a magas hőmérsékletű használathoz |
| Energiatermék | BHmax | 263–414 kJ/m3 | Teljes mágneses erősség egységnyi térfogatra |
| Curie hőmérséklet | Tc | 310-380 C | Abszolút mágneses telítési határ (nem üzemi hőmérséklet) |
| Temp. Coeff. a Br | alfa (Br) | -0,09 - -0,12 %/C | Megfordítható fluxus változás a hőmérséklet függvényében |
| Sűrűség | rho | 7,4-7,6 g/cm3 | Tömegbecslés a forgórész-egyensúly számításokhoz |
A radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. Az NdFeB dominál a remanenciában, az energiatermékben és a koercivitásban — az a három tulajdonság, amely meghatározza, hogy egy motor mekkora nyomatékot tud termelni egységnyi mágnestérfogatra, és mennyire ellenálló a lemágnesezéssel szemben kedvezőtlen térkörülmények között. A ferritmágnesek a legmagasabb pontszámot érik el a korrózióállóság és a költséghatékonyság tekintetében, így alkalmasak egyszerű, alacsony fogyasztású alkalmazásokhoz jóindulatú környezetben, de energiatermékük általában 5-8-szor alacsonyabb, mint az egyenértékű térfogatú NdFeB, ami súlyosan korlátozza alkalmasságukat nagy nyomatékú motormágnesek . Az Alnico mágnesek – egy vas-alumínium-nikkel-kobalt ötvözet – kiváló hőmérséklet-stabilitást biztosítanak, és speciális érzékelőkben és analóg műszerekben használják őket, de rendkívül alacsony koercitivitásuk sebezhetővé teszi őket a lemágnesezéssel szemben a motorszerelvények szórt mezőiben, ami korlátozza használatukat. állandó mágnesek elektromos motorokhoz . Igényes motoralkalmazásokhoz NdFeB minősített szakembertől ritkaföldfém mágnesek gyártója megfelelő minőségválasztással és bevonattal a műszakilag kiváló választás a legtöbb kulcsfontosságú teljesítménydimenzióban.
Import és export célokra a NdFeB mágnes HS kód jellemzően alá esik HS 8505.11 — fém állandó mágnesek — az elektromágnesek és állandó mágnesek Harmonizált Rendszer tágabb osztályozásán belül (85. árucsoport). A vevők a NdFeB mágnesek gyára Kínának meg kell erősítenie a saját joghatóságukban alkalmazandó 10 számjegyű HS-kódot, mivel az alosztályozások az EU Kombinált Nómenklatúrája, az Egyesült Államok HTS-jegyzéke és más nemzeti tarifarendszerek között változnak. A Tujin Magnetic Industry teljes körű vámdokumentációs támogatást nyújt, beleértve a származási ország tanúsítványait, az anyagösszetételre vonatkozó nyilatkozatokat és a REACH/RoHS megfelelőségi nyilatkozatokat.
NdFeB mágnes újrahasznosítása egyre fontosabb téma, mivel a ritkaföldfémek iránti globális kereslet növekszik, és az ellátási lánc ellenálló képessége stratégiai prioritássá válik. A szinterezett NdFeB törmelék – ideértve a gyártási hulladékokat, a kiselejtezett alkatrészeket és az elhasználódott motormágneseket – hidrometallurgiai úton vagy közvetlen újrahasznosítási úton újra feldolgozható a neodímium, diszprózium és más értékes elemek kinyerése érdekében. A létfontosságú nyersanyagokról szóló európai törvény és az ezzel egyenértékű politikák az Egyesült Államokban és Japánban újrahasznosított tartalommal kapcsolatos célokat határoznak meg az elektromos járművekben és szélturbinákban található ritkaföldfém-mágnesekre vonatkozóan, jelentős szabályozási ösztönzőket teremtve a zárt hurkú újrahasznosítási ellátási láncok számára.
A Ningbo Tujin Magnetic Industry Co., Ltd. egy profi NdFeB mágnesek gyártója and ritkaföldfém mágnesek gyára nagy teljesítményű szinterezett neodímium-vas-bór mágnesek gyártására és értékesítésére szakosodott. A mágneses anyagok terén szerzett több éves szakértelemmel a Tujin kiválóan teljesít a kínálatban magas hőmérsékletnek ellenálló motormágnesek és testreszabott mágneses megoldások kiemelkedő pontossággal és stabilitással.
Mint a recognized neodímium mágnesek szállítója A vezető globális márkák számára a Tujin az iparágak széles skáláját szolgálja ki, beleértve az új energetikai járműveket, az ipari automatizálást, a háztartási készülékeket, a precíziós orvosi eszközöket és az energetikai berendezéseket. A termék fő előnyei tartalmazza a fejlett, magas hőmérsékletű motormágneses technológiát, amely -40 Celsius-fok és 200 Celsius-fok közötti hőmérsékleten működik; átfogó egyedi formázási képesség korongon, blokkon, ívszegmensen, gyűrűn, rudon, éken és összetett szabálytalan geometriákon; és prémium bevonatrendszerek, köztük Ni-Cu-Ni, epoxi, cink és Parylene.
A kivételes termékminőségről, a gyors átfutási időkről és a nagy gyártási rugalmasságról híres Tujin világszerte számos iparág vezető vállalatainak megbízható, hosszú távú partnerévé vált. Akár szabványt igényel N35-től N52-ig magnets katalógusformákban vagy teljesen egyedi NdFeB mágnesekben, amelyeket a pontos rajzi specifikációk szerint terveztek, a Tujin professzionalizmust, hatékonyságot és megbízhatóságot biztosít, hogy termékeit kiváló mágneses teljesítménnyel ruházza fel.
